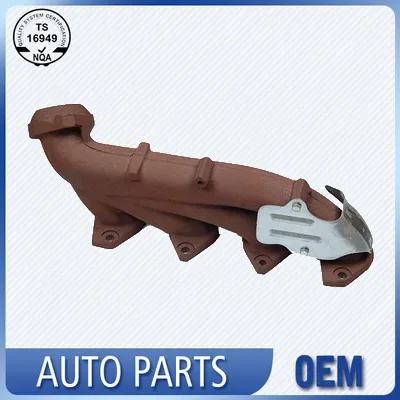

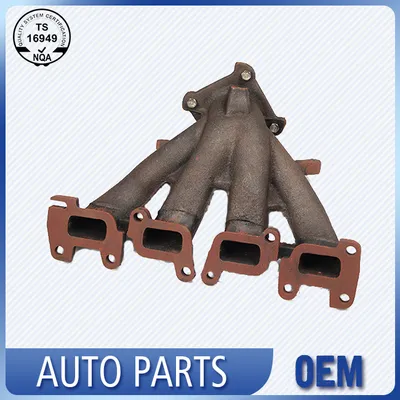

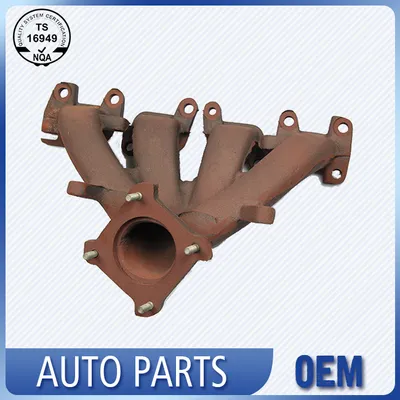

Colector de escape de hierro fundido

Nuestra serie de colectores de escape de hierro fundido cubre una amplia gama de configuraciones, incluidos diseños de 3, 4 cilindros y tipo V, para adaptarse a la mayoría de los vehículos de pasajeros, camionetas livianas y motores comerciales. Cada colector ofrece una excelente conductividad térmica y resistencia a las grietas bajo temperaturas de funcionamiento extremas.

Diseñados con corredores internos optimizados, estos colectores garantizan un flujo equilibrado de gases de escape, reduciendo la contrapresión y mejorando la eficiencia del motor. Las bridas reforzadas y la construcción de paredes gruesas evitan deformaciones y fugas durante el uso prolongado. Todas las unidades se inspeccionan dimensionalmente y se prueban de presión para cumplir con los estándares de ajuste y rendimiento del equipo original, lo que las convierte en reemplazos confiables tanto para el mantenimiento de flotas como para reparaciones individuales.

Especificaciones del producto

Los colectores de escape de hierro fundido destacan por su estabilidad térmica y resistencia a la fatiga para motores de alta carga. Su construcción densa disipa uniformemente el calor, reduciendo los puntos calientes mientras mantiene un flujo de escape constante para respaldar la respuesta del turbo y el control de emisiones. Diseñados para ser compatibles con el ajuste directo, eliminan modificaciones costosas y ofrecen un rendimiento confiable y de bajo mantenimiento para reconstrucciones de motores y actualizaciones de flotas.

Microestructura y conductividad térmica.

La química del hierro está formulada para producir grafito en escamas tipo A uniformemente disperso en una matriz perlítica, una combinación que produce una conductividad térmica cercana a los 50 vatios por metro Kelvin a 200 grados Celsius. Este nivel de transferencia de calor mueve la energía térmica rápidamente desde las paredes del puerto hacia el cuerpo del colector, suavizando los gradientes de temperatura que de otro modo concentrarían la tensión cerca de las juntas de las bridas. Las escamas de grafito también sirven como amortiguadores de tensión internos; Cuando el colector oscila entre temperaturas ambiente y de gases de escape superiores a 700 grados Celsius, la deformación microscópica se localiza en las puntas de grafito en lugar de avanzar hacia redes continuas de grietas. Cada fusión se evalúa con una prueba de cuña de enfriamiento y un análisis espectrográfico, lo que confirma que el equivalente de carbono y el contenido de silicio permanecen dentro de bandas estrechas para mantener una forma de grafito consistente.

Proceso de moldeo y alivio del estrés

Las carcasas de los colectores tienen forma en moldes de arena aglomerados con resina que están diseñados con un sistema de compuerta presurizada para mantener baja la velocidad del metal y reducir la erosión de la arena. Después del vertido y sacudido, las piezas fundidas en bruto pasan a través de un horno de normalización continuo a 880 grados Celsius. Este paso disuelve los carburos que pueden haberse formado durante el enfriamiento y reconstruye una estructura perlítica uniforme, produciendo una dureza envolvente de 180 a 220 HBW en toda la pieza. Después de la normalización, las bridas se mecanizan hasta quedar planas y las aberturas de los puertos se terminan con una rugosidad superficial controlada por debajo de 6,3 micrómetros Ra. La última operación térmica es un alivio de tensión a baja temperatura a 550 grados Celsius durante tres horas, lo que relaja las tensiones residuales introducidas por el enfriamiento de la fundición y los cortes de fresado pesados, dejando el componente dimensionalmente estable durante sus primeros ciclos térmicos en el motor.

Validación dimensional y pruebas de fugas

La planitud de la brida se verifica sobre una placa de superficie de granito utilizando un indicador de cuadrante puesto a cero en tres puntos de las esquinas, con un límite de aceptación de 0,15 milímetros a través de la cara de sellado. Las posiciones de los puertos en relación con los orificios de referencia se capturan en una máquina de medición de coordenadas tipo puente para al menos tres muestras por turno, asegurando que la alineación del rodete coincida con la cabeza del motor dentro de una zona de tolerancia de 0,3 milímetros. Luego, cada colector terminado se sujeta a un dispositivo de prueba de fugas, se presuriza a 1,5 bar con aire del taller y se sumerge en un tanque de agua. Cualquier flujo continuo de burbujas desencadena una cuarentena inmediata y una revisión de la causa raíz. Para aplicaciones de turbocompresor, se realiza periódicamente una prueba adicional de fuga en caliente a 250 grados Celsius utilizando un trazador de helio, verificando que la expansión térmica del cuerpo fundido no abra microhuecos en la junta del colector.

Experiencia en fabricación y documentación de calidad.

Toda la secuencia de producción se realiza dentro de una instalación certificada IATF 16949 que se ha especializado en piezas automotrices fundidas y mecanizadas durante más de 25 años. A cada calor de hierro se le asigna un número de lote único que aparece en el albarán de entrega y está vinculado al registro del espectrómetro correspondiente, al informe de prueba de arena y al cuadro de tratamiento térmico. Los colectores terminados están marcados con un código de tinta permanente que hace referencia a este lote, lo que permite una trazabilidad completa incluso después de años de servicio en campo.

Cuando un cliente OEM requiere la presentación de un Proceso de Aprobación de Pieza de Producción, suministramos un dossier de nivel 3 que contiene el diagrama de flujo del proceso, un análisis de modos y efectos de falla, índices de capacidad para dimensiones críticas y el certificado de material del laboratorio de fundición. Este paquete brinda a los equipos de ingeniería los datos que necesitan para validar el colector para su plataforma de motor específica.

Más moldes de colector de escape de hierro fundido

Colectores de escape de hierro fundido de primera calidad diseñados para brindar durabilidad, estabilidad térmica y flujo de escape optimizado.

Preguntas frecuentes

1. ¿A qué vehículos y motores se aplican los colectores de escape de hierro fundido?

R: Combina con camiones diésel de servicio pesado, maquinaria de ingeniería, equipos agrícolas, vehículos comerciales de gran cilindrada, motores de gasolina de la vieja escuela y motores turboalimentados de carga pesada. Está especialmente diseñado para condiciones de trabajo con temperaturas de escape ultra altas, funcionamiento prolongado a plena carga y vibraciones severas, donde los colectores de acero delgados son propensos a deformarse y agrietarse.

2. ¿Cuáles son las principales causas de grietas y fugas de aire en los colectores de escape de hierro fundido?

R: Los frecuentes ciclos térmicos frío-calor producen una enorme tensión térmica que forma grietas por fatiga; la instalación inadecuada con un exceso de torsión daña la estructura de la brida; la protección térmica faltante o dañada provoca quemaduras locales a temperaturas ultraaltas; el uso prolongado de juntas delgadas de calidad inferior provoca una tensión desigual en la brida; El impacto externo durante el mantenimiento o la conducción todoterreno crea grietas duras.

3. ¿Cómo confirma la fábrica que cada colector cumple con las especificaciones OE antes del envío?

R: Se aplica una compuerta de liberación de cuatro etapas. En primer lugar, se verifica la química del hierro bruto con la tarjeta de fusión. En segundo lugar, tras el tratamiento térmico, se realiza una prueba de dureza y una comprobación microestructural aleatoria. En tercer lugar, las dimensiones mecanizadas se miden según un plan de muestreo basado en el tamaño del lote. Finalmente, cada pieza se somete a la prueba de fuga por inmersión en agua descrita anteriormente y se registra el resultado. Luego, un inspector de embalaje compara la unidad con el número de pieza del cliente y confirma visualmente el estado de la superficie. Este enfoque en capas garantiza que se cumplan los requisitos de dimensiones, materiales y sellado antes de que el producto abandone el muelle.
