Placa de válvula de aleación de aluminio

Diseñada para adaptarse a las diversas demandas de ensamblaje de motores, nuestra placa de válvula de aleación de aluminio se somete a un tratamiento de templado estandarizado para mejorar la rigidez estructural contra las frecuentes fluctuaciones de presión. El acabado de superficie suave elimina las rebabas que pueden dañar los componentes internos durante el movimiento alternativo. Nuestra fábrica lleva a cabo verificación de muestras antes de la producción en masa y verifica la planitud una por una después del procesamiento, manteniendo una precisión de coincidencia estable para el reemplazo del mercado de accesorios y el ensamblaje del equipo original.

Composición de aleaciones y proceso de templado

La placa comienza como una lámina de aleación de aluminio 6061, seleccionada por su contenido equilibrado de silicio y magnesio que permite una respuesta confiable al endurecimiento por precipitación. Los espacios en blanco se tratan con solución a 530 grados Celsius en un horno de aire controlado, se mantienen durante 45 minutos y luego se enfrían en agua a temperatura ambiente. Sigue el envejecimiento artificial a 175 grados Celsius durante ocho horas, lo que provoca la formación de finos precipitados de Mg2Si en toda la estructura del grano. Este templado T6 produce una resistencia a la tracción cercana a los 310 MPa y una dureza Brinell superior a 95 HBW, lo que le da a la placa la rigidez mecánica para soportar repetidos impactos de apertura de válvulas sin deformación plástica. Muestras aleatorias de cada lote de envejecimiento se someten a mediciones de conductividad utilizando equipos de corrientes parásitas, lo que garantiza que el ciclo de precipitación se haya saturado por completo antes de que las piezas pasen al mecanizado.

Preparación de superficies y control de rebabas

Después del tratamiento térmico, las superficies en bruto se cortan en ambas caras para eliminar la capa descarburada y lograr un espesor inicial consistente. El desbarbado se realiza con una combinación de volteo vibratorio y cepillado manual con aumento, apuntando a los bordes de los puertos y los bordes de los orificios de los pernos donde las rebabas residuales podrían desprenderse y contaminar el circuito de aceite del compresor. Una inspección con proyector de perfiles en una escala de aumento de 20x verifica que todos los radios de los bordes estén dentro de un chaflán de 0,1 a 0,2 milímetros, lo que elimina los factores que aumentan la tensión. La rugosidad de la superficie final, medida con un perfilómetro de lápiz de contacto a lo largo de las líneas de sellado, se mantiene por debajo de Ra 0,8 micrones. Este acabado de meseta permite que la lengüeta de la válvula se asiente uniformemente y reduce las vías de fuga durante la carrera de compresión.

Especificaciones del producto

Esta placa de válvula de aleación de aluminio de la serie VP057, combinada con componentes de sellado de caucho de alta calidad, es un componente central diseñado con precisión especialmente desarrollado para sistemas de refrigeración de automóviles, lo que garantiza un funcionamiento estable y eficiente de todo el conjunto de refrigeración.

Más Placa de válvula de aleación de aluminio

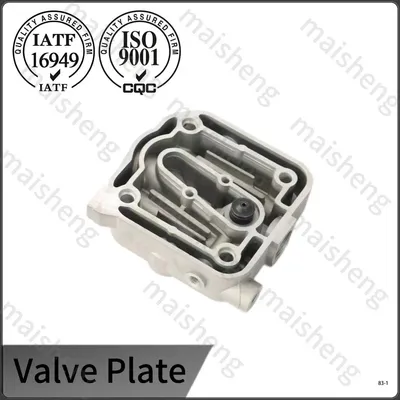

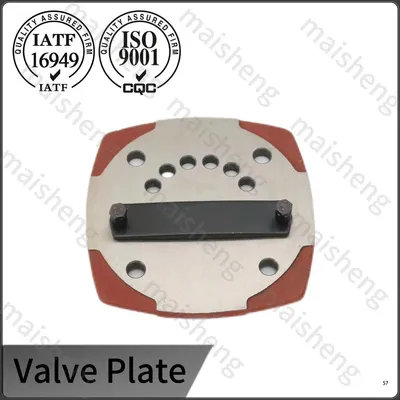

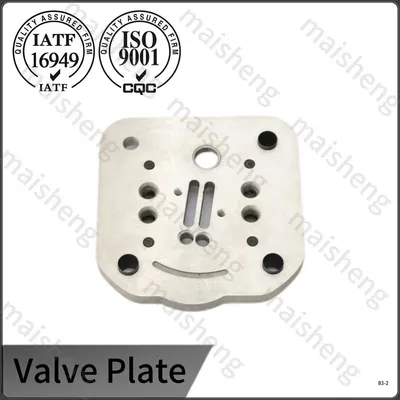

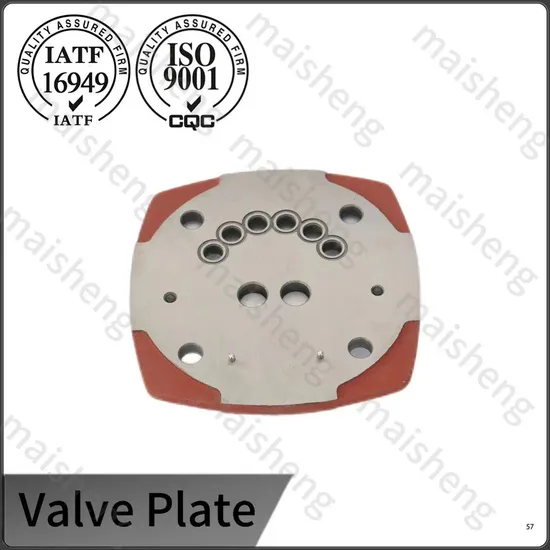

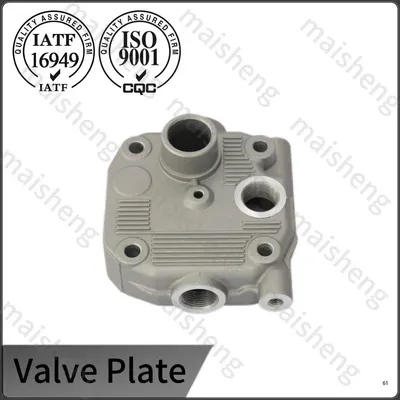

La placa de válvula de aleación de aluminio mecanizada finamente muestra una superficie suave y una tolerancia dimensional precisa después de un procesamiento riguroso.

Metrología dimensional y trazabilidad de lotes

La planitud se inspecciona en cada pieza utilizando una fuente de luz de sodio monocromática y un plano óptico de precisión conocida. El patrón de franjas de interferencia resultante debe mostrar bandas rectas y paralelas sin bucles cerrados, lo que indica una desviación total inferior a 5 micras. Las distancias entre los centros de los agujeros se verifican en una máquina de medición de coordenadas en una habitación con temperatura controlada, haciendo referencia al perfil exterior como referencia principal. Las dimensiones críticas se registran en una base de datos de control de procesos estadísticos, donde los límites de control se establecen en más o menos tres desviaciones estándar. Cada placa recibe un identificador de lote grabado con láser que vincula al certificado de materia prima, el registro de tratamiento térmico, la versión del programa de mecanizado y la imagen óptica de planitud. Este historial, administrado bajo nuestro sistema certificado IATF 16949, permanece accesible durante toda la vida útil del producto y respalda las solicitudes de documentación OEM PPAP.

Experiencia de la empresa y conocimientos en sistemas de refrigeración

Con más de 25 años en la producción de componentes automotrices de precisión, la instalación ha acumulado un amplio conocimiento de aplicaciones específicas para la dinámica de válvulas de compresores. Nuestros ingenieros mantienen una biblioteca de referencia de frecuencias naturales de válvulas de láminas y requisitos de presión de asiento para modelos de compresores comunes, lo que permite un dimensionamiento rápido de una placa que evita vibraciones resonantes dentro del rango de velocidad de funcionamiento del motor. La misma celda de fabricación que produce cárteres de aceite y tapas de sincronización de aluminio bajo la certificación IATF 16949 se encarga del mecanizado de placas de válvulas, lo que garantiza que los controles del proceso, como el monitoreo de la concentración de refrigerante, el seguimiento de la vida útil de las herramientas y los estudios de repetibilidad de los calibres en proceso, se apliquen de manera consistente. Cuando se envía un nuevo diseño de placa para producción, se compila y revisa un informe de inspección del primer artículo y un estudio de capacidad con una muestra mínima de 100 piezas antes del lanzamiento en serie.

Preguntas frecuentes

1. ¿Qué pasos operativos estandarizados se requieren para instalar una placa de válvula de aleación de aluminio?

R: Limpie minuciosamente las superficies de montaje del cilindro y la culata para eliminar los depósitos de carbón, los restos metálicos y la suciedad residual; instale las lengüetas de admisión y escape de acuerdo con la dirección del flujo de aire, luego coloque la placa de la válvula en la orientación correcta de adelante hacia atrás; apretar los pernos de fijación en forma transversal en varias etapas siguiendo el par especificado en el manual del equipo; Complete el ensamblaje del cabezal de la bomba y realice una prueba de estanqueidad del aire en ralentí antes de la operación formal.

2. ¿Qué señales de funcionamiento anormales indican que la placa de la válvula de aleación de aluminio está dañada?

R: El compresor de aire no puede alcanzar la presión de trabajo nominal y funciona sin parar durante mucho tiempo; evidente y continuo silbido de fuga de aire en la junta del cabezal de la bomba; ruido anormal de impacto metálico agudo durante la compresión; la temperatura del cabezal de la bomba aumenta rápidamente después del arranque con olor a quemado; El volumen de aire de salida cae bruscamente y las herramientas neumáticas pierden potencia.

3. ¿Cuál es el intervalo recomendado para reemplazar la placa de la válvula en un compresor con servicio regular?

R: Para los compresores de aire acondicionado de automóviles de pasajeros, la placa de válvulas generalmente se inspecciona a los 60 000 kilómetros o 36 meses, lo que ocurra primero. Los vehículos de flota que operan en entornos costeros con mucho polvo o sal pueden requerir una inspección a 40.000 kilómetros. La medición de la planitud de la placa y del espacio de elevación de la lámina durante el servicio determina si es necesario reemplazarla; Una placa con más de 0,01 milímetros de plato o con marcas de impacto visibles en la banda de sellado debe renovarse para restaurar el rendimiento completo del bombeo.

4. ¿Cómo maneja la fábrica los diseños de placas personalizados para modelos de compresores obsoletos?

R: Los clientes pueden proporcionar una muestra original o un dibujo dimensional detallado. Nuestro proceso de ingeniería inversa incluye escaneo 3D de la placa de muestra, creación de un modelo CAD y verificación de dimensiones funcionales críticas con respecto a la disposición del cilindro del compresor. Luego se mecaniza un lote de prototipos de cinco a diez placas, se prueba su ajuste y planitud y se envía al cliente para su montaje de prueba. Una vez que se aprueba el prototipo, las dimensiones finales y las especificaciones de acabado superficial se fijan en un plan de control de producción, y el conjunto de accesorios y herramientas dedicados se archivan para pedidos repetidos.
