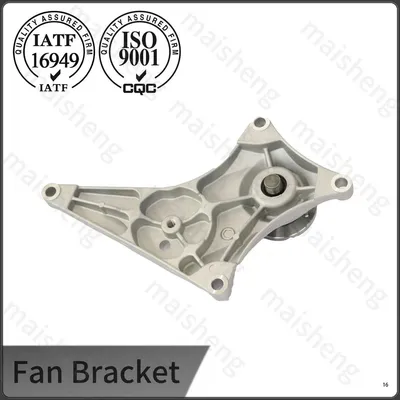

Soporte del ventilador de refrigeración del motor de vehículos ligeros

Con una trayectoria comprobada de más de 25 años en la fabricación de soportes para ventiladores de vehículos ligeros, hemos creado una línea de producción completa con una profunda experiencia en la fabricación de moldes, respaldada por un equipo profesional que ofrece un servicio completo de personalización OEM y ODM, desde el diseño de moldes personalizados hasta la fabricación de productos terminados. Nuestro sistema de gestión de calidad certificado ISO 9001 garantiza que cada paso cumpla con los estándares internacionales, respaldado por completos controles de calidad entrantes y durante el proceso para mantener las más altas especificaciones del producto.

Construidos con una aleación de aluminio liviana y duradera para un rendimiento y una longevidad óptimos, nuestros productos se entregan de manera confiable y puntual a través de nuestro eficiente sistema logístico, mientras que nuestro dedicado equipo de ingeniería brinda soluciones técnicas personalizadas para necesidades específicas. Cada soporte del ventilador de refrigeración del motor de un vehículo ligero está cubierto por una garantía integral, lo que le brinda una tranquilidad inigualable.

Especificaciones del producto

Este soporte de ventilador para vehículos ligeros es un componente estructural vital en el sistema de refrigeración del motor. Mantiene de forma segura el ventilador de refrigeración en su posición precisa, evitando movimientos no deseados o desalineaciones durante el funcionamiento. Esto garantiza que el ventilador funcione con la máxima eficiencia, lo que favorece una disipación de calor constante y ayuda a mantener temperaturas estables del motor en las condiciones de conducción diarias.

Características de la aleación y tratamiento térmico.

El cuerpo del soporte del ventilador de refrigeración del motor de vehículos ligeros está fabricado con una aleación AlSi7Mg0.3, un material ampliamente utilizado para piezas estructurales de automóviles debido a su contenido equilibrado de silicio que garantiza fluidez y reducción de la contracción durante la solidificación. Después de la fundición por gravedad, los componentes se someten a un ciclo de tratamiento térmico T6 que incluye calentamiento de la solución a 520 grados Celsius, enfriamiento con agua y envejecimiento artificial a 160 grados Celsius durante seis horas. Este procedimiento produce una distribución fina de precipitados de Mg2Si que elevan la dureza al rango de 85-95 HBW y producen una resistencia a la tracción superior a 260 MPa. Un análisis espectrográfico de cada lote de fundición confirma que el contenido de hierro permanece por debajo del 0,5 por ciento, evitando la formación de fases intermetálicas frágiles que podrían comprometer la ductilidad bajo carga térmica cíclica.

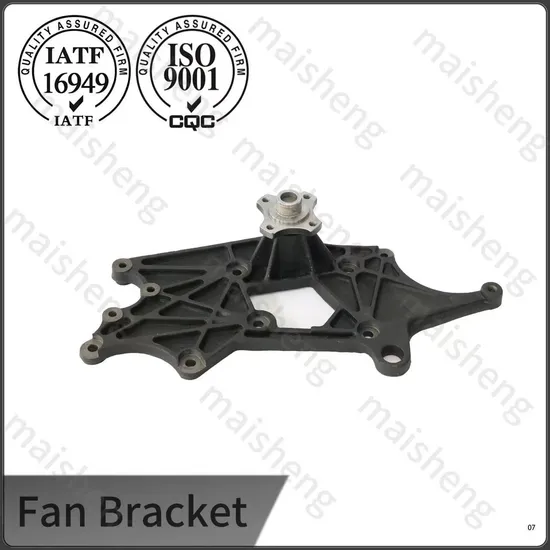

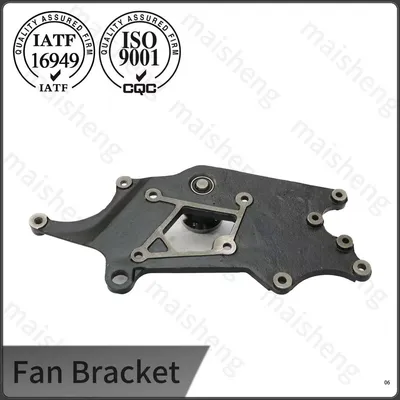

Más moldes para soportes de ventiladores para vehículos ligeros

Precisión de mecanizado y control de equilibrio

Después del tratamiento térmico y el granallado, el soporte se ubica en un centro de mecanizado CNC de cuatro ejes donde el orificio del rodamiento, las caras de montaje y los orificios para pasadores se completan con una sola sujeción. La tolerancia del diámetro del orificio se mantiene dentro de H7, mientras que la coaxialidad entre el piloto del ventilador y la cara de montaje del motor se mantiene en 0,05 milímetros o mejor. Luego, una estación de equilibrio dinámico dedicada mide el conjunto con un mandril que simula el ventilador y el embrague, corrigiendo cualquier desequilibrio por debajo de 2 gramos-milímetros fresando el material de las almohadillas designadas. Este proceso limita las fuerzas radiales transmitidas al cojinete de la bomba de agua, lo que contribuye a reducir el ruido y prolongar la vida útil del cojinete en todo el rango de velocidades del motor.

Pruebas de resistencia y datos de campo

Se instala un soporte de validación de producción en un módulo de enfriamiento completamente instrumentado y se somete a un ciclo de temperatura escalonado de -20 a 110 grados Celsius mientras el ventilador funciona a 3000 rpm durante 800 horas. La pérdida de precarga del rodamiento se controla cada 100 horas y debe permanecer por debajo de 0,02 milímetros para pasar. Además, una prueba de búsqueda de resonancia escanea el rango de 20 Hz a 250 Hz para confirmar que su frecuencia natural se encuentra fuera de la banda de frecuencia de encendido del motor. Los datos del mundo real recopilados de flotas de taxis que operan en climas tropicales muestran una vida útil promedio de los soportes superior a los 300.000 kilómetros, sin casos registrados de grietas estructurales o aflojamiento de pernos.

Documentación de calidad y capacidad de las instalaciones

La fabricación se lleva a cabo dentro de una planta certificada IATF 16949 que ha producido componentes de aluminio de precisión para cadenas de suministro automotrices globales durante más de dos décadas. Los lingotes entrantes se verifican mediante espectrometría de emisión óptica y solo se libera para fundición el material con un análisis químico certificado. Durante el mecanizado, los gráficos de control estadístico del proceso rastrean el tamaño del orificio y la planitud, con un umbral de Cpk de 1,33 aplicado a todas las características críticas. Se archiva un informe de inspección final que incluye el diseño dimensional, la dureza y la medición del equilibrio con el número de lote, lo que proporciona una trazabilidad completa desde la materia prima hasta la pieza terminada. Para proyectos de desarrollo OEM, la documentación PPAP de nivel 3 se compila como entregable estándar.

Preguntas frecuentes

1. ¿Cuáles son los materiales comunes para los soportes de ventiladores de vehículos livianos?

R: Hay dos materiales principales: aluminio fundido y hierro fundido. Los soportes de aluminio fundido son livianos, con buena disipación de calor y carga baja, adecuados para turismos y camionetas livianas convencionales. Los soportes de hierro fundido presentan alta rigidez, fuerte resistencia a los golpes y no deformación, ideales para camiones ligeros y vehículos con operaciones frecuentes de carga elevada.

2. ¿Qué material es el soporte del ventilador más duradero para vehículos ligeros?

R: Para los vehículos urbanos de carga liviana de uso diario, los soportes de aluminio fundido de alta precisión son suficientes y ahorran más energía. Para vehículos livianos que a menudo circulan a plena carga, subiendo y conduciendo largas distancias, los soportes de hierro fundido son más duraderos. Resisten la fatiga por vibraciones a largo plazo y no se aflojan ni se deforman, con una mayor estabilidad operativa.

3. ¿Qué práctica de instalación ayuda a evitar el desgaste prematuro de los cojinetes en un soporte de ventilador de aluminio?

R: Antes de apretar los pernos de montaje, alinee el soporte con las clavijas de la cubierta delantera del motor y asegúrese de que las superficies de contacto estén libres de material de junta viejo o corrosión. Apriete los tornillos en una secuencia cruzada al valor de par especificado por el fabricante del motor, normalmente 20-25 Nm para tornillos M8. Después de instalar el conjunto de ventilador y embrague, gire el ventilador con la mano para confirmar que gira libremente y sin interferencias. Vuelva a comprobar el par de apriete de los pernos después de los primeros 500 kilómetros de conducción para compensar cualquier asentamiento inicial en las interfaces de contacto.
