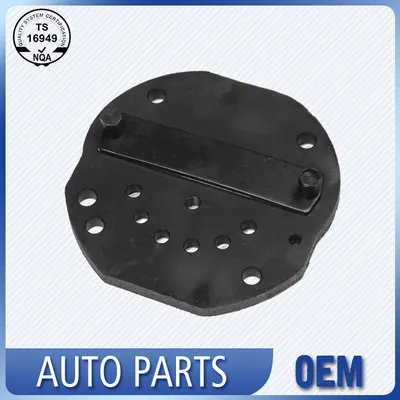

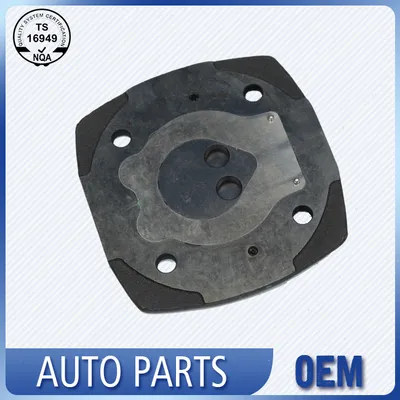

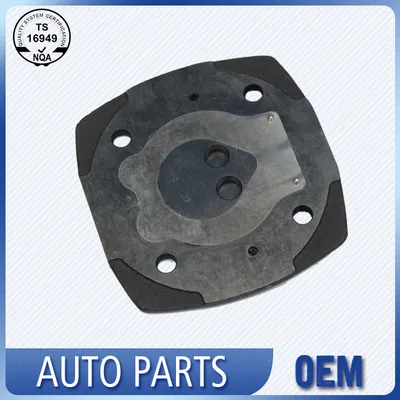

La placa de válvula de pulvimetalurgia adopta una artesanía madura de compactación de polvo y sinterización diseñada para satisfacer las demandas de compresores de aire de automóviles. La microestructura interna homogénea facilita eficazmente la concentración parcial de tensiones generadas durante los frecuentes ciclos de apertura y cierre de la válvula, lo que reduce el riesgo de deformación local bajo presión alterna continua. Se verifica la planitud y la tolerancia de la posición de los orificios de cada pieza terminada de acuerdo con los estándares de inspección de accesorios para automóviles, adaptándose a los diversos requisitos de ensamblaje reales de reemplazo del mercado de accesorios y combinación regular de accesorios para múltiples tipos de vehículos.
La placa de válvula de pulvimetalurgia presenta una estructura interna distribuida uniformemente formada por sinterización de polvo, que dispersa la tensión de compresión alterna generada por la apertura y cierre repetidos de la válvula en los compresores de aire. Este rasgo estructural evita la acumulación de tensión parcial después de largas horas de operación cíclica y reduce la posibilidad de flexión o deformación local bajo presión dinámica continua, manteniendo efectivamente la eficiencia de compresión normal de los conjuntos de compresores automotrices bajo cargas de conducción diarias.
El material de partida es un polvo de hierro atomizado con agua mezclado con un 2 por ciento de cobre y un 0,8 por ciento de grafito, una composición seleccionada por su capacidad para formar una microestructura perlítica con fases ricas en cobre dispersas durante la sinterización. La compactación se lleva a cabo en una prensa hidráulica a 600 MPa, lo que le da al compacto verde una uniformidad de densidad suficiente para una contracción predecible. La sinterización se lleva a cabo en un horno de cinta de malla bajo una atmósfera de nitrógeno-hidrógeno a 1120 grados Celsius durante 25 minutos, lo que permite que el cobre se funda y se infiltre en los límites de las partículas de hierro. Este mecanismo de sinterización en fase líquida cierra la porosidad residual y eleva la densidad final por encima de 6,9 gramos por centímetro cúbico, mientras que la red de partículas entrelazadas proporciona la resistencia a la fatiga necesaria para millones de ciclos de válvula. Se extrae una muestra de dureza de cada carga del horno y debe caer entre 60 y 80 HRB, lo que confirma que el perfil térmico se mantuvo constante en todo el lote.
La placa de válvula de pulvimetalurgia está diseñada teniendo en cuenta los parámetros de instalación de compresores de aire convencionales de vehículos comerciales ligeros y de pasajeros comunes. Múltiples especificaciones maduras cubren la mayoría de las principales demandas de reemplazo del mercado de repuestos, y podemos ajustar los parámetros estructurales moderadamente para adaptarse a modelos de compresores especiales de acuerdo con la información técnica detallada de los clientes.
Después de la sinterización, las placas se someten a una operación de rectificado de doble disco que coloca ambas caras dentro de una tolerancia de planitud de 5 micrones y un paralelismo de 0,02 milímetros. La rugosidad de la superficie se mantiene por debajo de Ra 0,8 micrones, lo que minimiza las rutas de fuga de gas cuando la válvula de lengüeta se asienta contra la placa. Se mide una muestra de cada lote de molienda en un interferómetro de luz blanca para confirmar que la textura de la meseta está libre de rayones direccionales. Luego, las posiciones de los orificios se verifican en un sistema de medición por visión con iluminación de fondo, haciendo referencia al dato del diámetro exterior, y cualquier desviación del centro del orificio mayor que 0,05 milímetros desencadena una corrección inmediata de la compensación de la herramienta. La auditoría final antes del embalaje consiste en una comprobación manual de la planitud con una fuente de luz monocromática y un plano óptico, garantizando que ninguna placa con arco detectable llegue al cliente.
La producción se lleva a cabo dentro de las mismas instalaciones certificadas IATF 16949 que han fabricado piezas de precisión para motores de automóviles durante más de 25 años. La celda de pulvimetalurgia mantiene gráficos de control de procesos estadísticos sobre densidad, dureza y dimensiones críticas, con un objetivo de Cpk de 1,33 o superior en planicidad y ubicación de orificios. La genealogía del lote se conserva desde el número de lote de polvo entrante hasta el registro de inspección de la placa terminada, lo que permite rastrear cualquier desviación encontrada durante la auditoría de campo hasta el turno de prensado y el ciclo del horno específicos. Para los programas de compresores OEM, presentamos un paquete PPAP completo que incluye el diagrama de flujo del proceso, PFMEA, plan de control y estudio de capacidad inicial, junto con certificados de composición de materiales e informes de densidad sinterizada.
1. ¿Cuáles son las limitaciones inherentes de las placas de válvulas de pulvimetalurgia?
R: La compacidad estructural es más débil que la del hierro fundido sólido y las piezas en bruto de aleación de aluminio CNC. Un impacto fuerte de alta frecuencia a largo plazo provocará el aflojamiento local del material y la depresión de la superficie; la resistencia a la tracción del material es limitada, no adecuada para compresores de alta presión de carga pesada continua las 24 horas; los microporos de la superficie absorben fácilmente los lodos de aceite y el polvo, lo que requiere un mantenimiento de limpieza más frecuente.
2. ¿Es la placa de válvula de pulvimetalurgia una alternativa rentable a las placas de válvula de aluminio y hierro fundido para compresores de aire intermitentes de carga ligera?
R: Muy rentable. Tiene un costo de adquisición más bajo que las placas de válvula sólidas de aluminio y hierro fundido, el rendimiento autolubricante incorporado reduce la pérdida por desgaste diario y satisface todas las demandas de rendimiento de los equipos de presión ligera intermitente. No se recomienda para compresores de aire de funcionamiento continuo las 24 horas de servicio pesado.
3. ¿Qué programa de mantenimiento ayuda a extender la vida útil de una placa de válvula de pulvimetalurgia?
R: Inspeccione la placa durante cada intervalo de cambio de aceite del compresor, generalmente cada 20.000 kilómetros o 12 meses. Elimine los depósitos de aceite carbonizado de la superficie con un cepillo de latón suave y aire comprimido, teniendo cuidado de no incrustar partículas abrasivas en los microporos. Si la banda de contacto de la válvula de lengüeta muestra una pista de desgaste pulida de más de 0,05 milímetros de profundidad cuando se verifica con un perfilómetro, planifique el reemplazo incluso si la placa todavía parece plana. Siempre coloque una junta nueva y apriete los sujetadores en una secuencia diagonal según el valor especificado en la hoja de datos del compresor, porque una carga desigual en los pernos distorsionará la placa y acelerará la fatiga de la lengüeta.
DIRECCIÓN
NO.556, carretera sur de Kangzhuang, distrito de Jiangbei, ciudad de Ningbo, Zhejiang China
Teléfono
Correo electrónico
Si tiene alguna consulta sobre cotización o cooperación, no dude en enviarnos un correo electrónico a huyanping@nbmachinery.com o utilizar el siguiente formulario de consulta. Nuestro representante de ventas se comunicará con usted dentro de las 24 horas. Gracias por su interés en nuestros productos.
