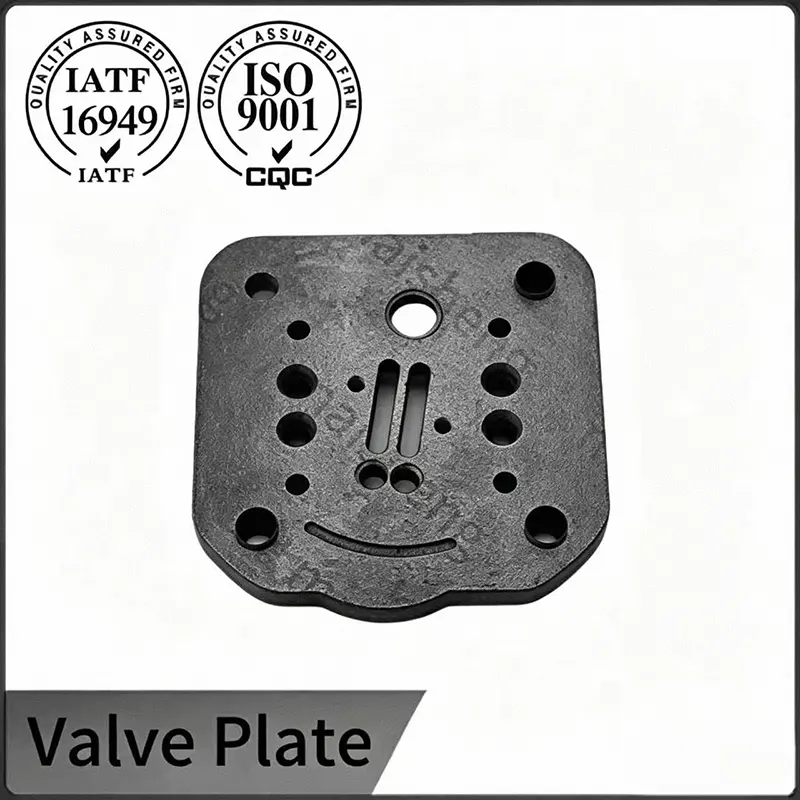

Nuestra placa de válvula de hierro fundido cuenta con diseños estructurales diversificados diseñados para una variedad de conjuntos de compresores de aire para automóviles que cubren modelos de vehículos comerciales y de pasajeros. Cada pieza se somete a un mecanizado refinado del diámetro interior y un acabado preciso del contorno para ajustar la tolerancia de montaje, lo que permite un sellado hermético sostenido contra las frecuentes fluctuaciones de presión y cargas de compresión cíclicas durante el funcionamiento prolongado del vehículo. Se mantiene en stock una gama completa de especificaciones estándar para un envío rápido a granel, mientras que se admite el rediseño dimensional personalizado para satisfacer las demandas de ajuste únicas de diversas configuraciones de compresores OEM y de posventa en los mercados globales.
Las placas están fundidas a partir de hierro gris de grado HT250, con una resistencia a la tracción mínima de 250 MPa medida en barras de prueba vertidas por separado. Se emplea un proceso de moldeo en arena unida con resina para lograr un acabado superficial suave y un espesor de sección consistente en las protuberancias de los pernos y las aberturas de los puertos. El tratamiento de inoculación aplicado durante la etapa de vertido refina la distribución de las escamas de grafito al Tipo A en una matriz totalmente perlítica, lo que le da al material su rigidez y capacidad natural de amortiguación de vibraciones. Después de la sacudida, las piezas fundidas en bruto pasan a través de un horno de alivio de tensión a 550 grados Celsius para un remojo controlado, eliminando las tensiones residuales del proceso de enfriamiento y estabilizando la geometría de la pieza antes del mecanizado.
La placa de válvula de hierro fundido está estructuralmente optimizada para compensar la vibración mecánica continua transmitida desde el motor del vehículo y el varillaje del compresor durante la conducción. La distribución bien proporcionada de los orificios internos ayuda a dispersar la tensión de vibración recurrente de manera uniforme en todo el componente, evitando el desplazamiento de la junta y las fugas de aire provocadas por un viaje prolongado por carretera con baches. Estas características resistentes a las vibraciones mantienen los compresores de aire combinados manteniendo un rendimiento de compresión constante en diversas condiciones del pavimento, desde carreteras urbanas hasta rutas montañosas accidentadas.
El acabado del orificio y la planitud de la superficie influyen directamente en la capacidad de sellado del plato de válvula. Después del ciclo de alivio de tensión, las placas se ubican en un centro de mecanizado CNC donde todos los orificios para pernos se perforan y roscan en un solo accesorio, manteniendo una tolerancia de posición de orificio a punto de referencia de 0,05 milímetros. Luego se lape la cara de sellado hasta obtener una planitud de 0,01 milímetros por 100 milímetros de longitud, lo que se verifica bajo una fuente de luz monocromática y un plano óptico. Una verificación del perfilómetro confirma que la rugosidad de la superficie se mantiene por debajo de Ra 0,6 micrones, lo que reduce las vías de fuga microscópicas que podrían degradar la eficiencia volumétrica del compresor. Las muestras de auditoría finales se ensamblan con una junta de prueba y se presurizan a 1,2 veces la presión de trabajo nominal bajo el agua, sin necesidad de emisión de burbujas para su aceptación.
La placa de válvula de hierro fundido posee una propiedad física estable para evitar deformaciones o distorsiones dimensionales durante el almacenamiento en almacén a largo plazo y el envío internacional a larga distancia. El proceso de conformado consistente mantiene los productos terminados en un contorno fijo bajo temperatura ambiente y humedad normales, lo que reduce la pérdida anormal por rechazo causada por la deformación de las piezas en el embalaje a granel y el transporte transfronterizo para los distribuidores globales de autopartes.
Toda la línea de producción opera dentro de un sistema de gestión certificado IATF 16949 respaldado por más de 25 años de experiencia en la fabricación de componentes automotrices de precisión. Cada lote de hierro bruto entrante se verifica mediante espectrometría de emisión óptica con el certificado de material y la composición química se archiva junto con el número de fusión. Los parámetros del proceso de mecanizado se monitorean con gráficos de control estadístico y los índices de capacidad para dimensiones críticas se mantienen por encima de 1,33. Cada placa terminada lleva un código de lote permanente que se vincula con el número de calor de fundición, el cuadro del ciclo de alivio de tensión, la revisión del programa CNC y el informe de inspección final. Esta estructura de trazabilidad admite presentaciones completas de PPAP nivel 3 para programas OEM de compresores, incluidos diagramas de flujo de procesos, documentos PFMEA y certificaciones de materiales.
1.¿Para qué tipos de equipos son adecuadas las placas de válvulas de hierro fundido?
R: Se utilizan principalmente para compresores de aire de pistón industriales de servicio pesado, bombas de aire para frenos de vehículos de ingeniería, compresores de suministro de aire estacionarios grandes y equipos con operación continua a plena carga durante mucho tiempo. Está dirigido a escenarios de trabajo de alta vibración y alta presión donde las placas de aleación de aluminio no pueden mantener la estabilidad dimensional a largo plazo.
2. El compresor aún pierde aire después de reemplazar una nueva placa de válvula de hierro fundido, ¿cuál es el motivo?
R: Rara vez se trata de un defecto de calidad del nuevo plato de válvula. Las razones principales incluyen óxido sin pulir y residuos de carbón en la superficie de montaje del cilindro, plano de sellado de la culata deformado, no reemplazar las lengüetas de admisión y escape coincidentes de manera sincrónica y un par de apriete de pernos inconsistente durante el ensamblaje. Limpie las superficies de contacto, renueve las lengüetas de las válvulas y calibre el torque para eliminar fugas.
3. ¿Cuál es el par de apriete recomendado y la secuencia de apriete para una placa de válvula de hierro fundido?
R: Consulte el manual de servicio del compresor para conocer el valor exacto, normalmente de 10 a 15 Nm para sujetadores M6 en hierro fundido. Apriete los pernos en un patrón diagonal en dos etapas, primero hasta la mitad del par objetivo y luego hasta el valor final. Después de las primeras 10 horas de operación, vuelva a verificar el torque con una llave calibrada mientras la culata está a temperatura ambiente. La carga uniforme de los pernos evita que la placa se deforme y garantiza un contacto uniforme de la lengüeta en todo el perímetro de sellado.
4. ¿Cómo puede un taller inspeccionar visualmente una placa de válvula de hierro fundido antes de la instalación?
R: Coloque la placa sobre una superficie plana, como un bloque de granito, e intente balancearla con la mano; cualquier oscilación perceptible indica una distorsión residual. Examine el estado de la rosca con un calibre y pase un dedo limpio por la cara de sellado para detectar rayones o picaduras. Revise los bordes de los orificios de los pernos en busca de rebabas y elimínelas con una tela de esmeril fina, si las hay. Una placa que pasa estas simples comprobaciones y no muestra grietas visibles cuando se ilumina en ángulo está lista para su instalación.
